      Gestionarea eficientă a apelor uzate tratate din fosa septică sau a apelor pluviale reprezintă o provocare majoră pentru orice proprietar de casă. Soluția tradițională bazată pe zeci de metri de țeavă perforată și tone de pietriș tinde să ocupe mult spațiu și să se colmateze rapid.
Dacă vrei să reduci suprafața alocată drenajului cu până la 50%, un sistem de tunele de drenaj Graf (cunoscute și ca tunele de percolare sau infiltrație) reprezintă alternativa tehnologică ideală. Acest ghid îți explică tot ce trebuie să știi despre funcționare, avantaje și montaj corect.

Ce este un tunel de percolare Graf?

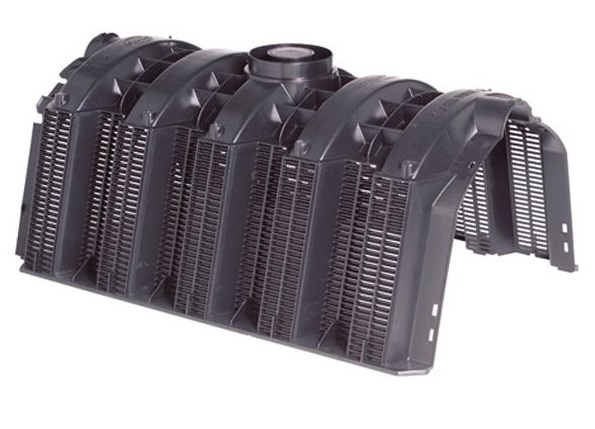

Un tunel de percolare Graf (cum este celebrul model Sicker-Tunnel) este o structură modulară din polipropilenă 100% reciclabilă, concepută special pentru stocarea temporară și infiltrarea tridimensională a apei în sol.
Spre deosebire de tuburile clasice, un singur modul standard Graf de 300 de litri are o capacitate de stocare uriașă și înlocuiește aproximativ 36 de metri liniari de țeavă de drenaj și circa 800 kg de pietriș.
  • Baza complet deschisă: Asigură contact direct cu solul pe o suprafață mare, oferind o eficiență de infiltrare de 100%.
  • Fante laterale structurate: Permit apei să se disperseze uniform inclusiv prin pereții laterali ai modulului.
  • Structură rezistentă: Modulele pot suporta trafic pietonal sau chiar carosabil (în funcție de adâncimea de îngropare și model).

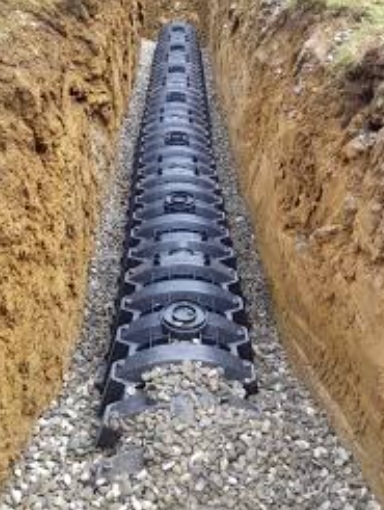

Tunel percolare Graf volum 300 litri

Avantajele majore ale sistemului de drenaj Graf

Trecerea de la drenul clasic cu tub la sistemul modular Graf aduce beneficii tehnice și financiare imediate:
  • Economie masivă de spațiu: Recomandarea generală este de 1 tunel de infiltrație Graf de 300L pentru fiecare utilizator al casei. Pentru o familie de 4 persoane, ai nevoie de doar 4 module (aproximativ 4.8 metri lungime totală), păstrându-ți curtea liberă pentru amenajări peisagistice.
  • Costuri reduse de instalare: Volumul de excavare este redus la jumătate, eliminând necesitatea camioanelor de pietriș și a utilajelor grele. Un singur modul cântărește doar 11 kg și poate fi montat manual de două persoane.
  • Rezistență la colmatare: Spațiul interior liber (fără pietriș care să se satureze cu biofilm) prelungește durata de viață a sistemului la zeci de ani.
  • Versatilitate dublă: Poate fi folosit atât pentru evacuarea efluentului din fose septice/stații de epurare, cât și pentru managementul apelor pluviale de pe acoperișuri.

Ghid de montaj pas cu pas pentru Sicker-Tunnel Graf

Pentru a garanta o durată de viață extinsă și o funcționare ireproșabilă, instalarea trebuie să respecte manualul tehnic al producătorului:

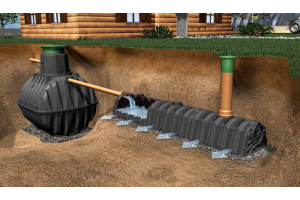

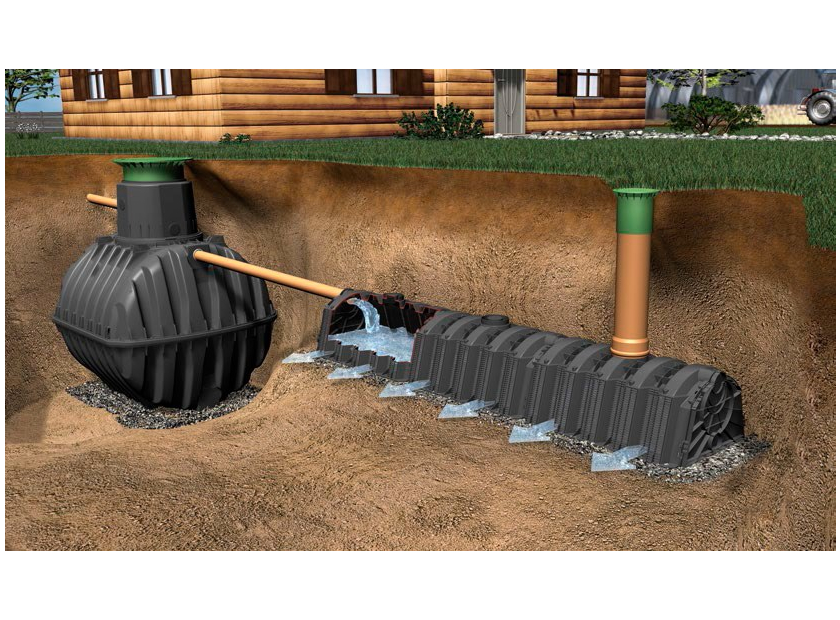

[Fosă/Stație] -> [Țeavă evacuare] -> [Placă capăt Graf] -> [Tunele de percolare] -> [Sistem Aerisire]
  1. Testul de percolare: Înainte de săpătură, verifică permeabilitatea solului. Solurile argiloase impermeabile necesită soluții alternative sau înlocuirea parțială a pământului cu nisip/pietriș.
  2. Realizarea săpăturii: Execută un șanț cu o lățime de aproximativ 1.5 - 2.0 metri. Adâncimea se calculează adăugând o gardă de pământ deasupra modulului pentru protecție la îngheț (de regulă, minim 80 cm de pământ peste tunel).
  3. Așezarea modulelor: Modulele Graf se îmbină extrem de simplu, prin clipsare rapidă, în linie dreaptă. La capetele liniei se montează plăcile speciale de capăt Graf unde se conectează țeava de intrare.
  4. Instalarea aerisirii: La capătul terminal al sistemului este obligatorie montarea unei țevi de aerisire (DN 100 sau DN 200) pentru a permite circulația aerului și dezvoltarea bacteriilor aerobe necesare curățării solului.
  5. Acoperirea cu geotextil: Înainte de astuparea cu pământ, întreaga structură de tunele trebuie învelită complet într-o membrană geotextil de calitate. Aceasta are rolul de a împiedica pământul fin sau nisipul să pătrundă în interiorul fantelor tunelului, prevenind colmatarea.

Concluzie

Merită investiția într-un sistem Graf?
Deși costul inițial al unui kit de tunele de percolare Graf poate părea mai ridicat decât cel al câtorva bare de țeavă PVC, amortizarea este instantanee. Economisești bani la manoperă, la cantitatea de pietriș cumpărată și, cel mai important, salvezi spațiul util din curtea ta. Este o soluție modernă, ecologică și definitivă pentru drenajul casei tale.
Dacă vrei să calculezi exact de câte module ai nevoie pentru gospodăria ta, lasă un comentariu mai jos cu numărul de persoane din casă și tipul de sol din curte (nisipos, lutos sau argilos)!
